IPCS-LIB-Z500
リチウムイオン蓄電システム
防災拠点所・BCP対策、再生可能エネルギーとの連系で地球温暖化対策に貢献
機能多彩で大容量蓄電池拡張タイプの蓄電システム
| 主な 納入場所 |
工場、宿泊施設、大規模店舗、ビル、複合施設 |
|---|---|
| 用途 | 地震や台風等の災害時のバックアップ電源。 再生可能エネルギーの自家消費や有効活用、ピークカットやピークシフトによる電気料金の削減します。 |
特長
FEATURES
高出力パワーコンディショナ
蓄電システムの出力はシリーズ最大の50kW。さらに50kWの太陽光発電用パワーコンディショナも標準搭載しています。
蓄電池容量も最大356.8kWhまで増設可能です。
蓄電池の選択 リチウムイオン蓄電池／鉛蓄電池
用途や運用に合わせて蓄電池を鉛蓄電池にすることも可能です。
（鉛蓄電池は当社指定となります）
再生可能エネルギー活用機能標準搭載
スケジュール運転や太陽光発電の充電優先／放電優先などのモード選択が可能で、再生可能エネルギーを有効活用する機能が充実しています。
太陽光発電は直流で蓄電池に充電する為、蓄電効率のロスが低減されます。
また50kW太陽光発電用パワーコンディショナを内蔵している為、外部に太陽光用パワーコンディショナを必要としません。
蓄電池増設
標準搭載蓄電池容量は66.9kWh、最大356.8kWhまで増設(22.3kWh×16面)することが可能です。
蓄電池増設単位は22.3kWh毎です。
スリープ機能
待機時の自己消費電力を通常運転時に比べて約50%軽減、無駄な電力消費を極力抑えます。
仕様
SPECIFICATION
- 仕様
- 外形図
- システム構成
仕様
| 型式 | IPCS-LIB-Z500 | ||
|---|---|---|---|
| 系統入力 | 系統運系 | 三相連系 | |
| 定格出力 | 50kW | ||
| 定格電圧 | 202V ±20V | ||
| 周波数 | 50／60Hz | ||
| 蓄電池 | 種類 | リチウムイオン二次電池 （東芝製：SCiB™） |
|
| 容量 - 標準構成 | 66.9kWh | ||
| 容量 - 最大構成 | 356.8kWh（22.3kWh単位で増設） | ||
| 太陽光発電設備接続 | ●（PV用DC/DC内蔵） | ||
| 周囲環境 | 周囲温度 | -10~40℃ | |
| 周囲湿度 | 15~85% 結露なきこと | ||
| 標高 | 1000m以下 | ||
| 設置場所 | 屋内（屋外筐体オプション） | ||
| 機能 | 自立運転 | ● | |
| ピークシフト | ● | ||
| ピークカット | ● | ||
| デマンド制御 | - | ||
| 逆潮流抑制制御 | ● | ||
| ブラックアウトスタート | ● | ||
| スリープモード | ● | ||
| 上位通信 | Ethernet（TCP／IP） | ||
| 外部入出力 | DO | 解列／一括故障／蓄電池残量低下 | |
| DI | RPR／OVGR | ||
| パルス入力 | - | ||
| アナログ入力 | 4~20mADC | ||
| 外形 | 寸法（標準構成） | 2100H×3800W×750D mm | |
| 塗装色（マンセル値） | 5PB9/0.5 半艶 | ||
| 保守メンテナンススペース | 前面1200mm、上部250mm | ||

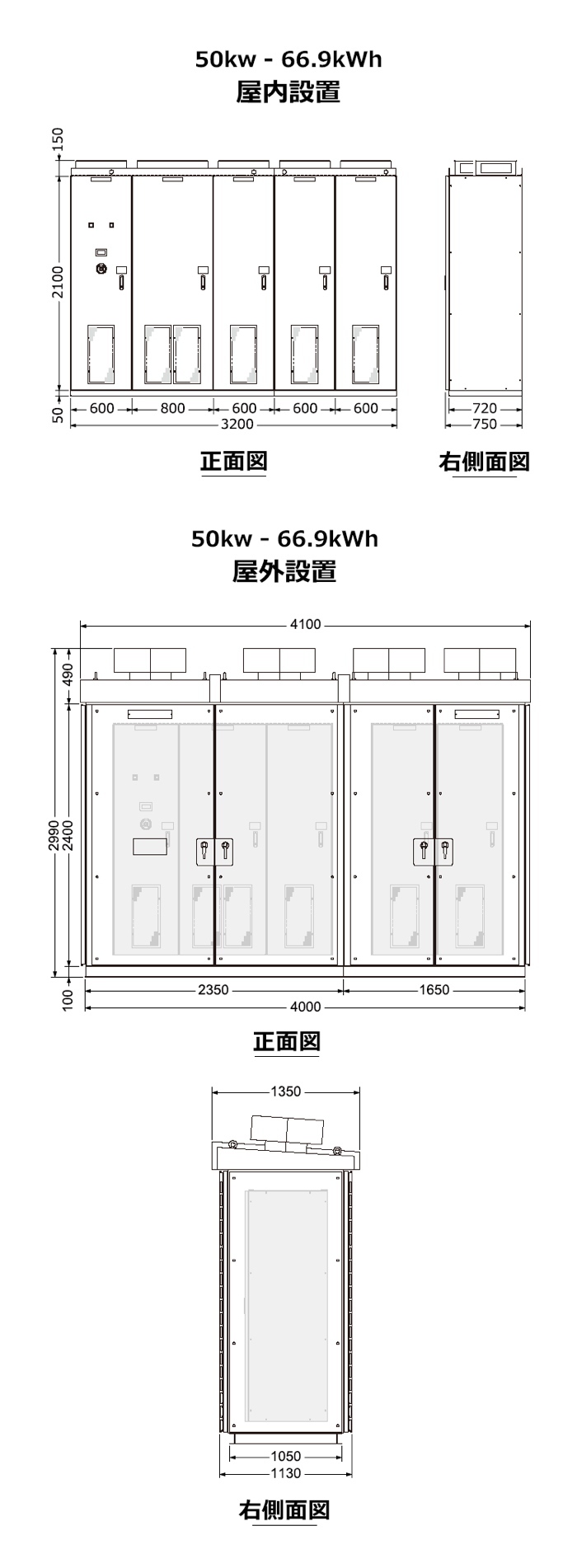

外形図

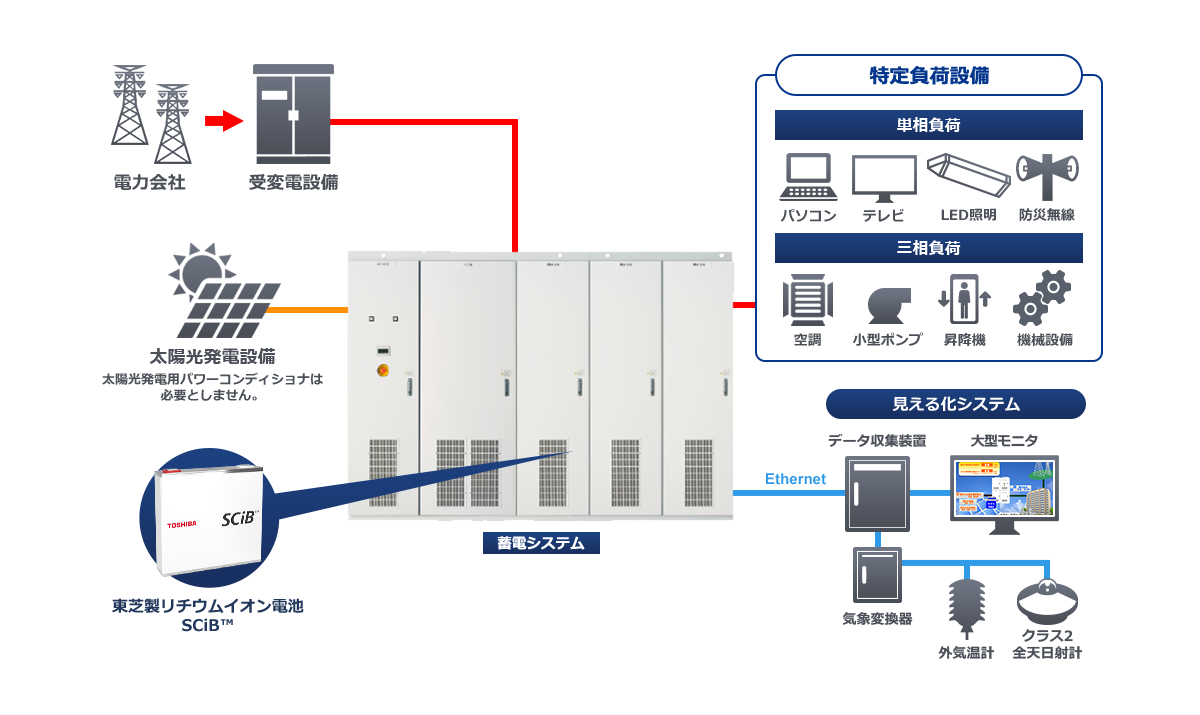

システム構成
