Ｘ線非破壊検査システム
透視装置
TXP-5150FD
| 用途 | アルミダイカスト部品・機械部品・電気部品・樹脂成型品 他 |
|---|
オールインワンタイプ（一体構造）で、小型から中型のアルミダイカスト部品まで検査できる、5軸多方向Ｘ線透視検査装置です。
特長
FEATURES
コンパクトな新デザイン
装置サイズのコンパクト化を実現、狭い場所でも設置できます。
中型～大型試料の検査に最適
Φ500mmのテーブルを採用しており、1台で中型～大型サイズのサンプルに対応できます。
5軸ステージ（X、Y、Z、回転、チルト）によって多方向から検査できます。
X線発生装置
150kVミニフォーカスX線発生装置を搭載し、ダイカスト部品・機械部品などの透視検査に最適です。
新型検出器
X線検出器にダイナミックレンジが広く歪のないFPD（フラットパネルディテクタ）を採用しX線検査画像の高画質を実現しました。
カスタマイズ対応
インライン検査や自動判定、より高出力タイプへの変更などお客様のご要望に合わせた装置のご提案が可能です。
画像例
IMAGE EXAMPLES

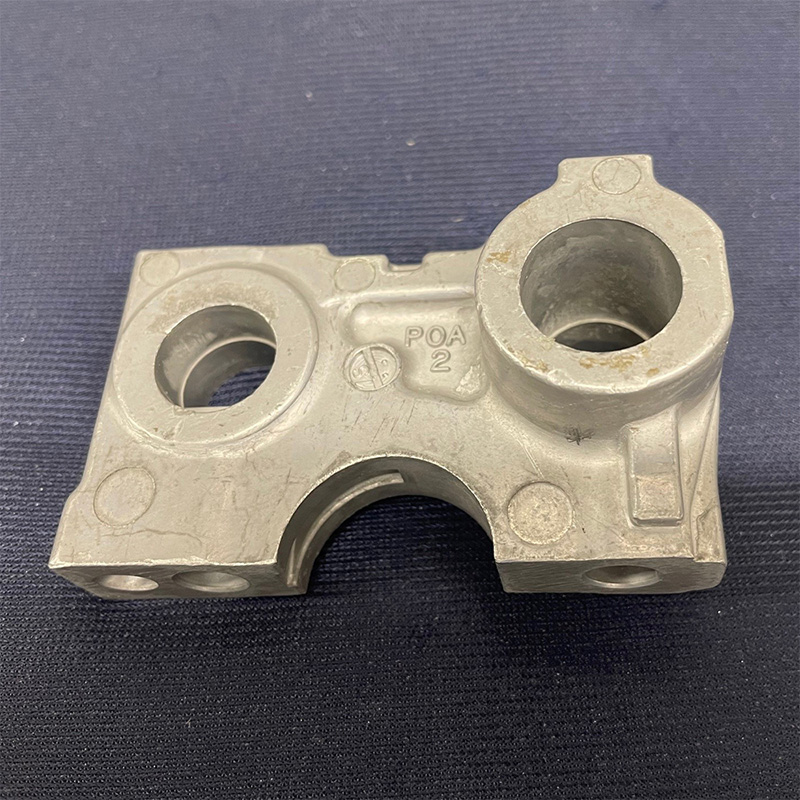

外観画像

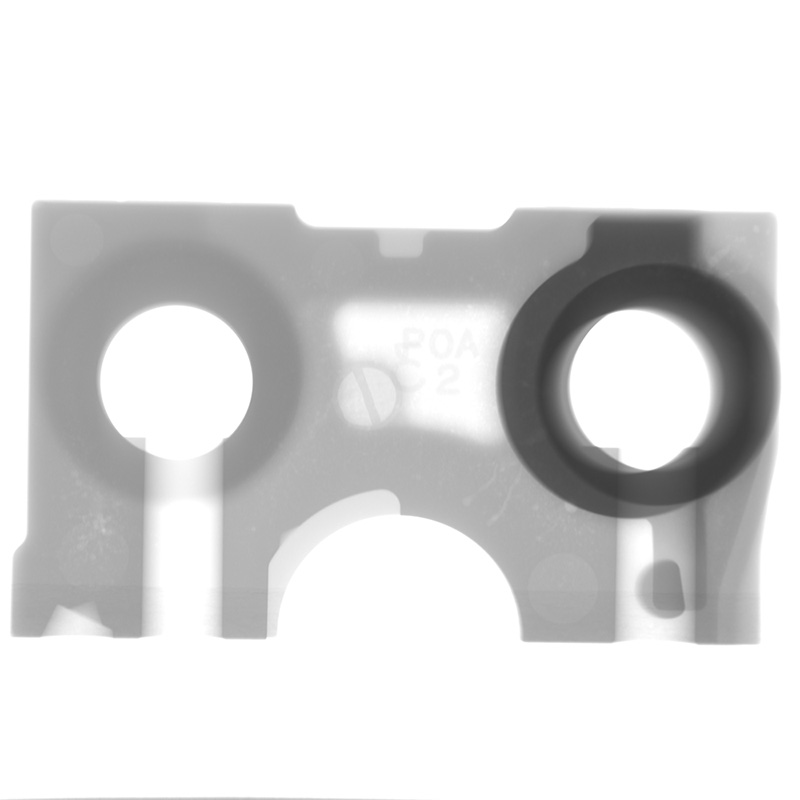

透視画像

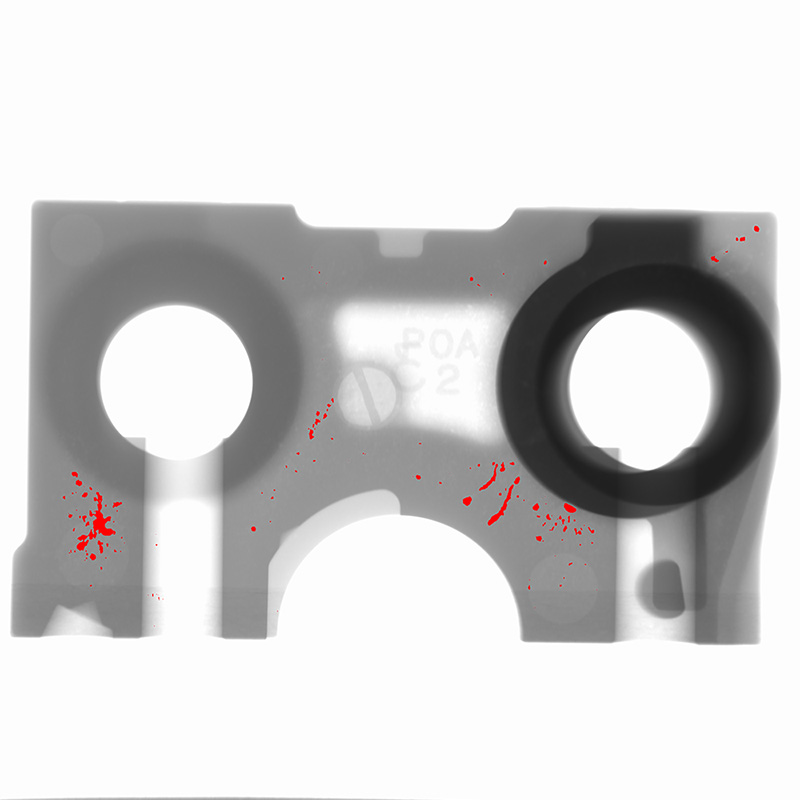

欠陥抽出例
仕様
SPECIFICATION
左右にスクロールしてご覧いただけます
| 基本仕様 | ||
|---|---|---|
| 型式 | TXP-5150FD | |
| 管電圧 | 30～150kV | |
| 管電流 | 0.1〜0.5mA(管電圧によって最大0.75mA) | |
| 焦点寸法 | 0.1mm | |
| X線検出器 | FPD(フラットパネルディテクタ) | |
| 検査対象 | φ500×H550 mm | |
| 耐荷重 | 30kg | |
| テーブル駆動軸 | X、Y、Z、回転、傾斜 | |
Ｘ's-PRO MR300
| 管電圧 | 30～150kV |
|---|---|
| 管電流 | 最大0.75mA（75W） |
| 焦点寸法 | 0.1mm |
| X線検出器 | X線I.I.（6インチ）※ |
| 検査対象 | φ300×H550 mm |
| テーブル駆動軸 | X、Y、Z、回転、傾斜 |
| 耐荷重 | 20kg |
Ｘ's-PRO MR500
| 管電圧 | 30～150kV |
|---|---|
| 管電流 | 最大0.75mA（75W） |
| 焦点寸法 | 0.1mm |
| X線検出器 | X線I.I.（6インチ）※ |
| 検査対象 | φ500×H550 mm |
| テーブル駆動軸 | X、Y、Z、回転、傾斜 |
| 耐荷重 | 20kg |
※ X線I.I.（X線イメージインテンシファイア）
