TOSMICRON-CH4090FD
Ｘ線非破壊検査システム
マイクロフォーカスX線検査装置
TOSMICRON-CH4090FD
| 用途 | 実装基板・BGA・電子部品・デバイス・センサー・樹脂 他 |
|---|
現場での使いやすさを追求した実装基板検査用モデルです。
東芝のX線センシング技術を活用した実装基板の半田検査に最適なシステムで、BGAや部品半田状態などの鮮明なX線画像が得られます。
また、優れたユーザインターフェースにより簡単で効率的な検査が可能です。
特長
FEATURES
高性能Ｘ線発生器
90kVの密封型マイクロフォーカスＸ線発生器を搭載しました。
メンテナンスフリーで扱いやすい発生器です。
フラットパネルディテクタ
画像表現能力が高く、歪みのない鮮明な画像が得られるフラットパネル型検出器を採用しました。
多方向検査
Ｘ軸、Ｙ軸、Ｚ軸に傾斜軸を加え、斜め方向からの観察が可能になりました。
豊富な機能
トラッキング機能、マップ機能、BGAボイド計測機能など豊富な機能を標準装備しています。
画像例
IMAGE EXAMPLES

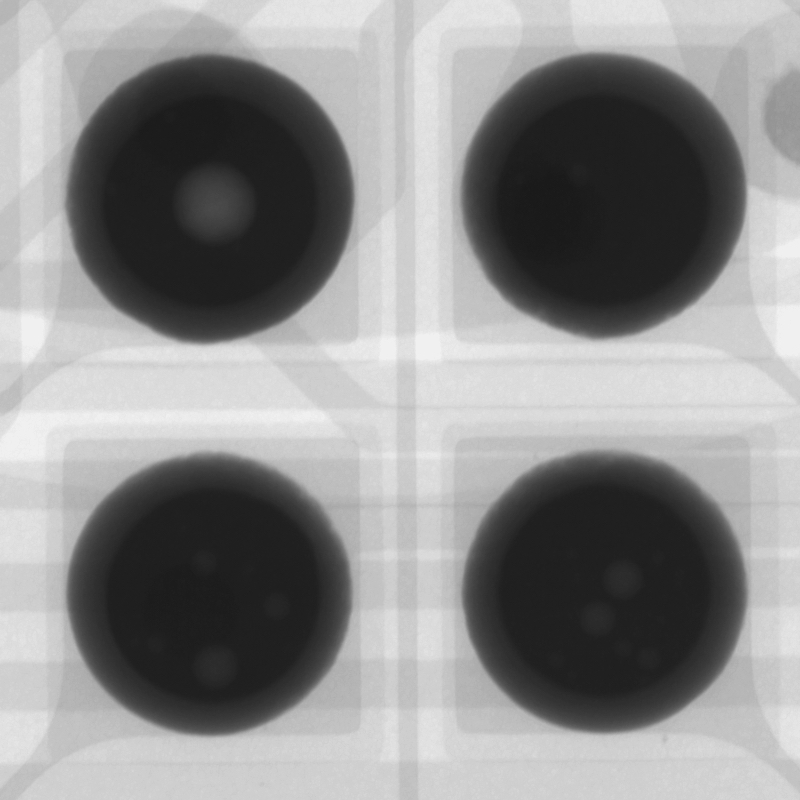

BGA透視

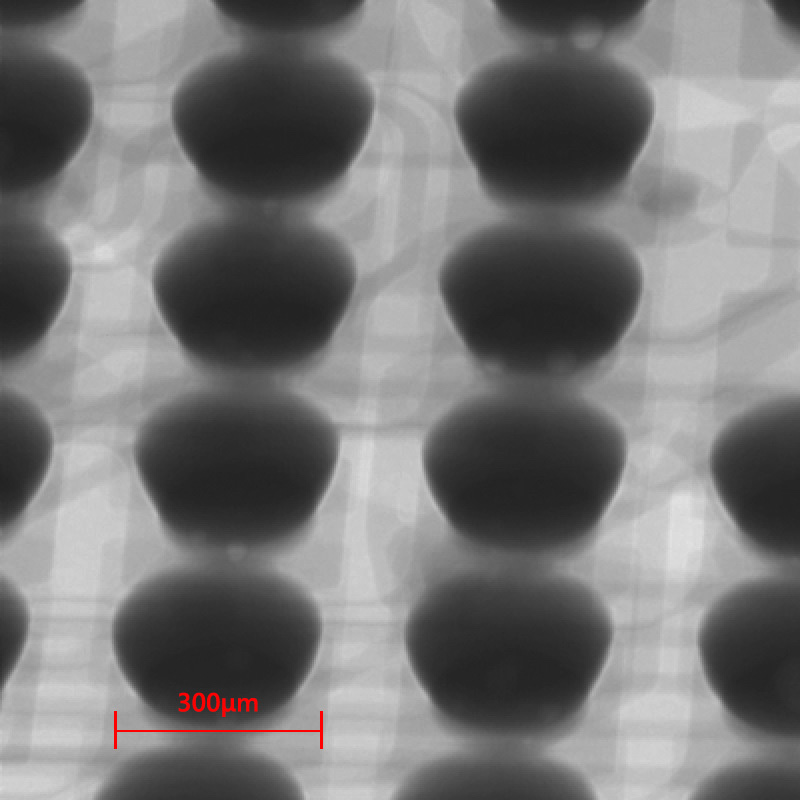

BGA斜め透視

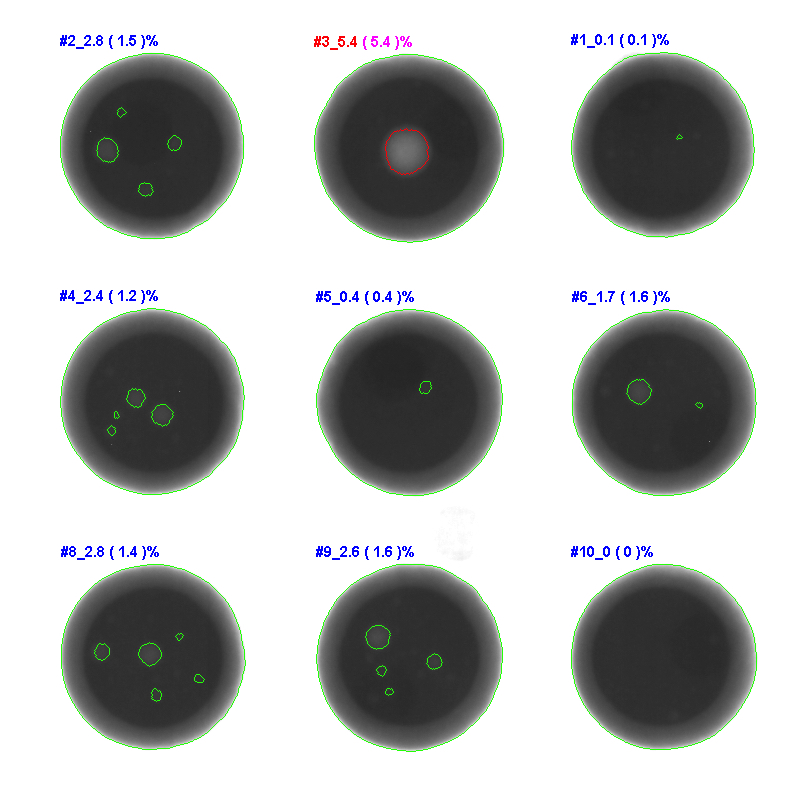

BGAボイド計測機能

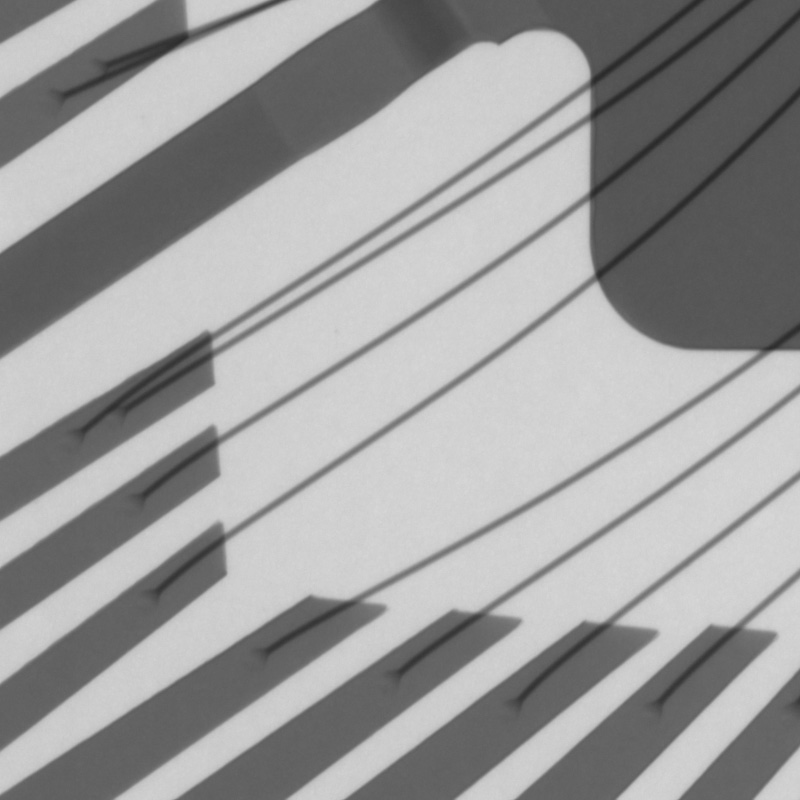

ワイヤ流れ
仕様
SPECIFICATION
| 基本仕様 | ||
|---|---|---|
| 型式 | TOSMICRON-CH4090FD | |
| X線発生装置 | 90kV | |
| 焦点寸法 | 5μm | |
| X線検出器 | FPD（フラットパネルディテクタ） | |
| 倍率 | 約160倍 | |
| 試料テーブルサイズ | 400×350 mm | |
| 本体外形寸法 | W1050×D1050×H1430 mm | |
| 本体質量 | 約620kg | |
