Ｘ線非破壊検査システム
マイクロフォーカス TXView
特長
FEATURES
マイクロフォーカスX線発生器・FPD（フラットパネルディテクタ）搭載
Ｘ線発生器は90kV／130kVの2種類から選択できます。
130万画素のFPDを搭載したことで、歪の無い鮮明な画像が撮影可能になりました。
多彩な解析・分析への対応
独自のHDR（ハイダイナミックレンジ）機能で、従来より鮮明な画質改善を実現しました。
直交CTを搭載することで、3次元での解析も可能になります。
オペレータのニーズに対応
外観カメラを搭載したことで、視覚的に操作可能になり、操作性が向上しました。
ガイド操作モードおよびソフトウェアの改善により、簡単に綺麗な画像が撮影出来ます。
人間工学に基づいたデザイン
「座り作業」、「立ち作業」のどちらでも使い勝手の良いデザインを採用しています。
試料扉の開口部と角度を改良することで、作業性が向上しました。
画像例
IMAGE EXAMPLES

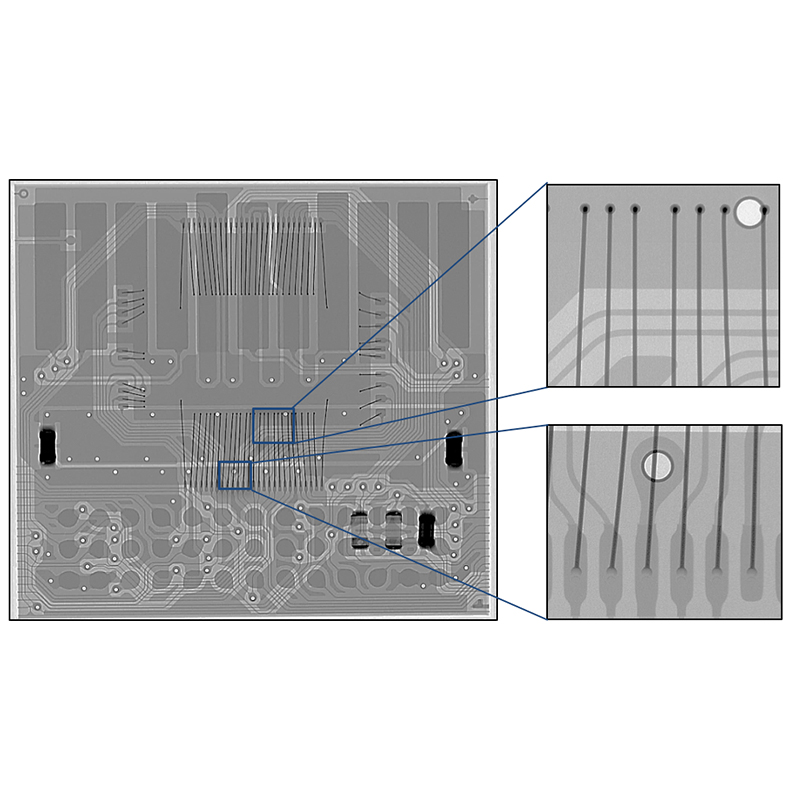

ミニSDカード

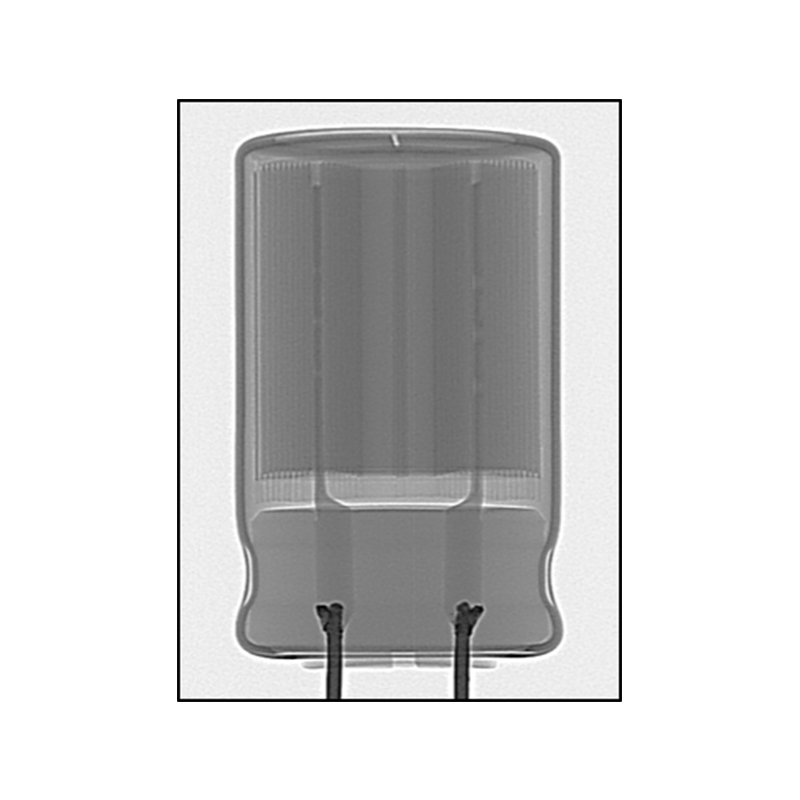

コンデンサ

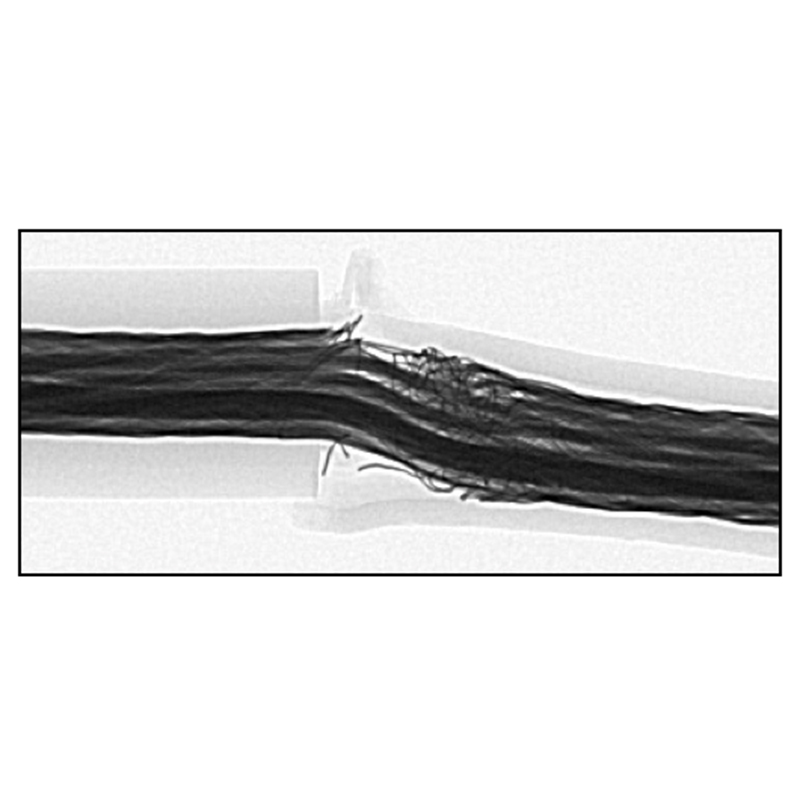

ケーブル（断線）
アルミダイカスト（巣）
仕様
SPECIFICATION
左右にスクロールしてご覧いただけます
| 基本仕様 | ||
|---|---|---|
| 型式 | TXV-S4130FD | TXV-S4090FD |
| Ｘ線出力 | 130ｋV | 90ｋV |
| Ｘ線最小焦点寸法 | 5μm | |
| X線検出器 | FPD（フラットパネルディテクタ）130万画素 | |
| 空間分解能 | 5μm（JIMA RT RC-05） | |
| モニター上倍率 | 160倍（24インチモニター） | 210倍（24インチモニター） |
| 試料テーブル最大外形 | W410×D360×H80 mm | |
| 試料最大質量 | 2kg | |
TXV-S4090FD
| Ｘ線出力 | 90kV/200μA |
|---|---|
| Ｘ線最小焦点寸法Ｘ線最小焦点寸法 | 5μm |
| X線検出器 | FPD（フラットパネルディテクタ）130万画素 |
| 空間分解能 | 5μm（JIMA RT RC-05） |
| Ｘ線幾何倍率 | 69倍 |
| モニター上倍率 | 210倍（24インチモニター） |
| 試料テーブル最大外形 | W410×D360×H80 mm |
| 試料最大質量 | 2kg |
| 本体外形寸法 | W1150×D1105×H1725 mm |
| 本体質量 | 約950kg |
| 漏洩線量 | 1μSv/h以下 |
| 電源／接地 | 単相 AC100V, 1.5kVA／D種 |
TXV-S4130FD
| Ｘ線出力 | 130kV/300μA |
|---|---|
| Ｘ線最小焦点寸法Ｘ線最小焦点寸法 | 5μm |
| X線検出器 | FPD（フラットパネルディテクタ）130万画素 |
| 空間分解能 | 5μm（JIMA RT RC-05） |
| Ｘ線幾何倍率 | 54倍 |
| モニター上倍率 | 160倍（24インチモニター） |
| 試料テーブル最大外形 | W410×D360×H80 mm |
| 試料最大質量 | 2kg |
| 本体外形寸法 | W1150×D1105×H1725 mm |
| 本体質量 | 約1100kg |
| 漏洩線量 | 1μSv/h以下 |
| 電源／接地 | 単相 AC100V, 1.5kVA／D種 |
| 画像解析・計測機能 | |
|---|---|
| 計測機能 | 濡れ性、ワイヤ流れ、2点間寸法、ボイド計測、BGAボイド率測定 |
| 解析機能 | 疑似カラー、プロフィール、ヒストグラム、3次元表示 |
| オプション | |
|---|---|
| 直交CT（コーンビーム） | 直交ユニット（交換方式） |
| 2軸回転装置 | 回転・傾斜機構（交換方式） |
事例
CASE EXAMPLE
直交CT（コンデンサ）
直交CT（コーンビーム）によるコンデンサの撮影例。（オプション）
コンデンサの断面画像から製品内部を3次元解析、異物混入、欠陥の観察・解析ができます。
コンデンサ（横断面）
コンデンサ（縦断面）
